變頻控制柜是功率驅動電路的重要組成部分。電路中的控制元件、保護元件以及這些元件之間的電氣連接都集中在控制箱內，使操作人員能夠集中安裝、維護和操作。安裝控制箱前，根據控制要求準備好使用中的電器元件，并進行檢查，避免電器元件缺失或型號不一致。整個安裝過程分為兩個部分：箱內部件的安裝和接線以及變頻控制柜的固定。
　　箱內電氣部件的安裝和連接：

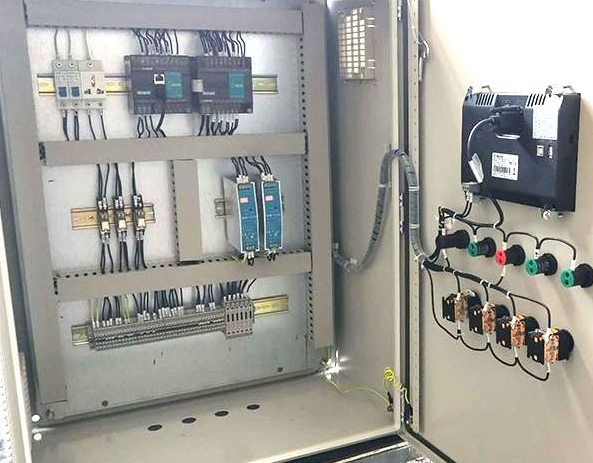

　　控制箱主要由箱體、箱門和箱芯組成?？刂葡涞南湫居糜诎惭b電氣部件。這部分可以從控制框中取出，控制框形狀的大小根據電氣部分的數量來決定。安裝變頻控制柜時，須放置和安裝電氣部件，然后根據電路圖用電線連接每個電氣部件。
　　控制箱中電氣零件的放置：
　　電氣零件布置完成后，須根據電路的原理圖和接線圖執行接線操作。也就是說，變頻控制柜的電源主開關、保險絲、熱繼電、接觸器等須連接到具有控制關系的電源拖動電路。
